مصادر الطاقة ومعايرة جهاز القياس المتعدد (الملتيميتر)

Power Supplies and Their Calibration Using a Voltmeter

الملخص. يتعرف الطالب في هذه التجربة على مصادر القدرة الكهربائية المستمرة والمترددة ومواصفاتها، ويتعلم توصيلها بالدائرة توصيلًا صحيحًا. ثم يعاير خرج مصدر القدرة بمقارنة الجهد المضبوط على المصدر بقراءة الفولتميتر عند قيم مختلفة، فيحصل على منحنى معايرة يبيّن مقدار انحراف المصدر عند كل جهد.

المقرر
معمل الفيزياء العامة — مدخل إلى الكهرباء
الكميات المقيسة
الجهد المضبوط على المصدر \(V_{\text{set}}\) وقراءة الفولتميتر \(V_{\text{m}}\) بالفولت، للمصدر المستمر والمتردد
الناتج النهائي
منحنى المعايرة، والانحراف عند كل جهد، وأكبر نسبة خطأ لكل مصدر

1الأهداف

  1. التعرف على مصادر القدرة المترددة (AC) والمستمرة (DC) والتمييز بينها وبين مواصفاتها.
  2. توصيل مصدر القدرة بدائرة التجربة توصيلًا صحيحًا.
  3. معايرة خرج مصدر القدرة باستخدام الفولتميتر.

2النظرية

2.1مصدر القدرة

مصدر القدرة جهاز يزوّد حملًا كهربائيًا أو أكثر بالطاقة الكهربائية، فيحوّل الطاقة الكهربائية من صورة إلى أخرى (مثل تحويل جهد الشبكة المتردد إلى جهد مستمر منخفض)، أو يحوّل صورًا أخرى من الطاقة إلى طاقة كهربائية. أما مصدر القدرة المنظَّم فيحافظ على جهد الخرج أو تياره عند قيمة شبه ثابتة رغم تغير الحمل أو جهد الدخل.

2.2الجهد المستمر والجهد المتردد

الجهد المستمر ثابت القيمة والقطبية، ويُرمز له بالرمز ⎓. أما الجهد المتردد فيتغير جيبيًا مع الزمن ويُرمز له بالرمز ∿:

(1)$$v(t) = V_p \sin\left(2\pi f t\right)$$

والفولتميتر في وضع AC يقرأ القيمة الفعّالة (RMS) للجهد المتردد، وهي القيمة المكتوبة على مصادر الجهد المتردد عادة. وللجهد الجيبي:

(2)$$V_{\text{rms}} = \frac{V_p}{\sqrt{2}} \approx 0.707\,V_p$$

2.3المعايرة

معايرة المصدر تعني مقارنة الجهد المضبوط على مؤشره \(V_{\text{set}}\) بالجهد الفعلي الذي يقيسه فولتميتر موثوق \(V_{\text{m}}\). والفرق بينهما هو انحراف المصدر عند ذلك الجهد، ونسبته المئوية هي نسبة الخطأ:

(3)$$\Delta V = V_{\text{m}}-V_{\text{set}}$$
(4)$$E = \frac{\left|\Delta V\right|}{V_{\text{set}}}\times 100\,\%$$

وعند رسم \(V_{\text{m}}\) مقابل \(V_{\text{set}}\) يكون المصدر المثالي خطًا مستقيمًا ميله 1 ويمر بنقطة الأصل. فإذا لُوئمت القراءات بخط مستقيم:

(5)$$V_{\text{m}} = a\,V_{\text{set}} + b$$

دلّ اختلاف الميل \(a\) عن 1 على خطأ في معامل التكبير يزداد مع الجهد، ودلّ التقاطع \(b\) على إزاحة ثابتة (خطأ الصفر). ويُستعمل منحنى المعايرة لتصحيح قراءة المؤشر عند أي جهد لاحقًا.

3الأدوات

الأداةالاستخدام
مصادر قدرة مختلفةمستمرة ومترددة، بمديات خرج مختلفة.
فولتميتر (ملتيميتر)جهاز المرجع في المعايرة، يوصَل على التوازي مع خرج المصدر.
أسلاك توصيللتوصيل الفولتميتر بطرفي خرج المصدر.

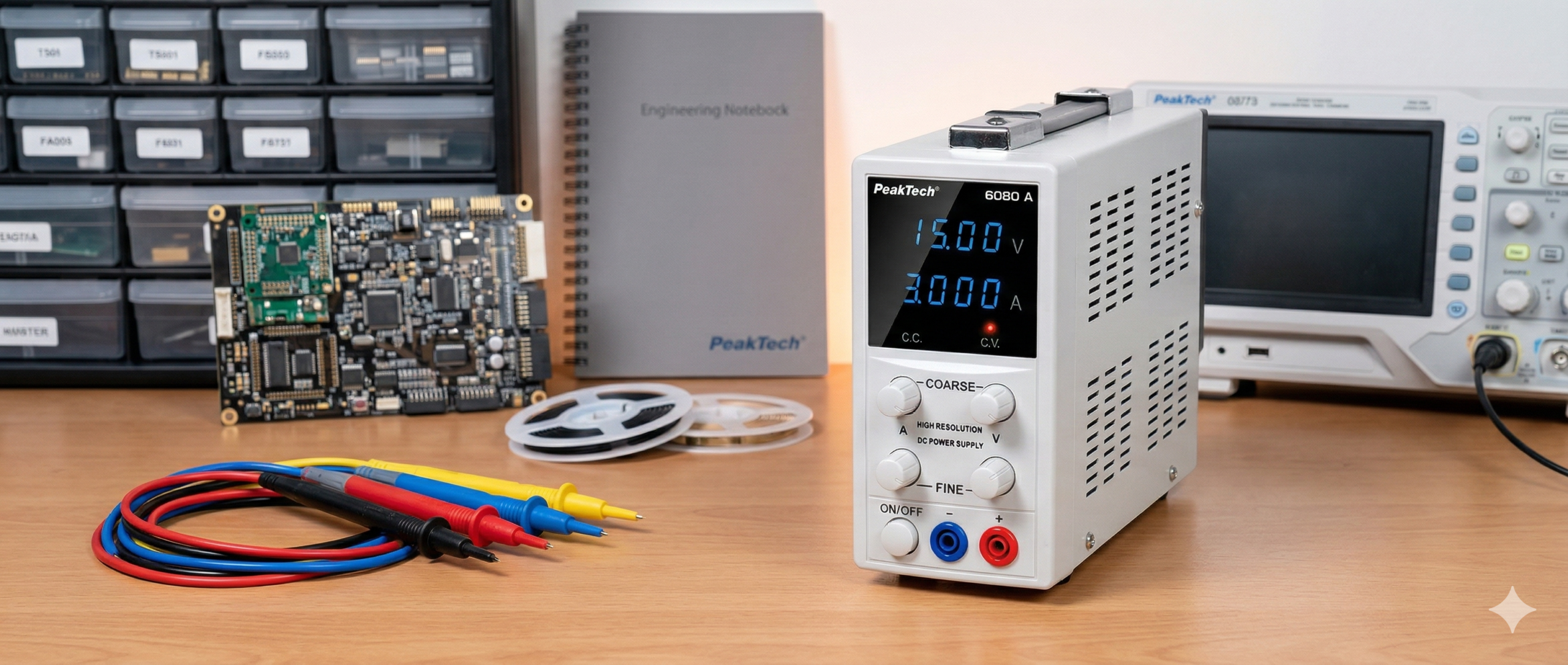

صور لعدة أنواع من مصادر القدرة المعملية المستمرة والمترددة بشاشات ومؤشرات ضبط
شكل 1. أنواع مختلفة من مصادر القدرة المعملية.
ملتيميتر تناظري بمؤشر وتدريج وملتيميتر رقمي بشاشة
شكل 2. ملتيميتر تناظري وملتيميتر رقمي.

4طريقة العمل

  1. تعرّف على مصدر القدرة: رمزه، وجهد الدخل المكتوب عليه، ومدى جهد الخرج، وسجّلها في النشاط الأول.
  2. اضبط الملتيميتر على قياس الجهد المستمر (DC V) وعلى مدى أكبر من أقصى جهد للمصدر.
  3. صِل الفولتميتر على التوازي مع طرفي خرج المصدر المستمر، مع مراعاة القطبية (الأحمر للموجب والأسود للسالب).
  4. اضبط مؤشر المصدر على كل قيمة من قيم الجدول، وسجّل قراءة الفولتميتر المقابلة.
  5. كرر الخطوات مع المصدر المتردد بعد تحويل الملتيميتر إلى وضع الجهد المتردد (AC V).
  6. سجّل جهد الدخل ونوع المصدر وأقصى جهد خرج لكل مصدر متوفر في المعمل في النشاط الثالث.

احتياط: ابدأ دائمًا من الصفر وارفع الجهد تدريجيًا، ولا تغيّر وضع الملتيميتر أو مداه وهو موصول بالمصدر. وتأكد أن الملتيميتر ليس على وضع قياس التيار عند توصيله على التوازي.

5النشاط الأول: مواصفات مصدر القدرة

الخاصيةالقيمة
الاختصار والرمز
جهد الدخل (V)
أقل جهد خرج (V)
أقصى جهد خرج (V)

6النشاط الثاني: معايرة مصادر القدرة

أدخل قراءة الفولتميتر المقابلة لكل جهد مضبوط على المصدر. يمكن تعديل قيم الجهد المضبوط إن استعملت قيمًا أخرى. يُحسب الانحراف ويُرسم منحنى المعايرة تلقائيًا بعد ثلاث قراءات على الأقل لأي مصدر.

المصدر المستمر (DC)

جهد المصدرVset (V)قراءة الفولتميترVm (V)

المصدر المتردد (AC)

جهد المصدرVset (V)قراءة الفولتميترVm (V)

أدخل ثلاث قراءات على الأقل لأحد المصدرين لبدء التحليل.

7النشاط الثالث: التعرف على مصادر القدرة المختلفة

سجّل بيانات كل مصدر قدرة متوفر في المعمل.

#جهد الدخل(V)النوعأقصى خرج(V)

8أسئلة المناقشة

  1. ما الفرق بين مصدر القدرة المستمر والمتردد من حيث شكل الجهد ورمزه وطريقة قياسه؟
  2. هل كان انحراف المصدر ثابتًا عند جميع القيم أم يزداد مع الجهد؟ ماذا يدل ذلك على نوع الخطأ (إزاحة أم معامل تكبير)؟
  3. أي المصدرين كان أدق في هذه التجربة؟
  4. لماذا يوصَل الفولتميتر على التوازي مع خرج المصدر؟ وماذا يحدث لو كان الملتيميتر على وضع قياس التيار؟
  5. إذا قرأ الفولتميتر جهدًا مترددًا فعّالًا قدره \(12\,\text{V}\)، فما القيمة العظمى للجهد؟
