الهدف من التجربة :
- ايجاد قيمه معامل اللي ( المتانة ) لسلك معدني
أدوات التجربة :
- مجموعة اوزان

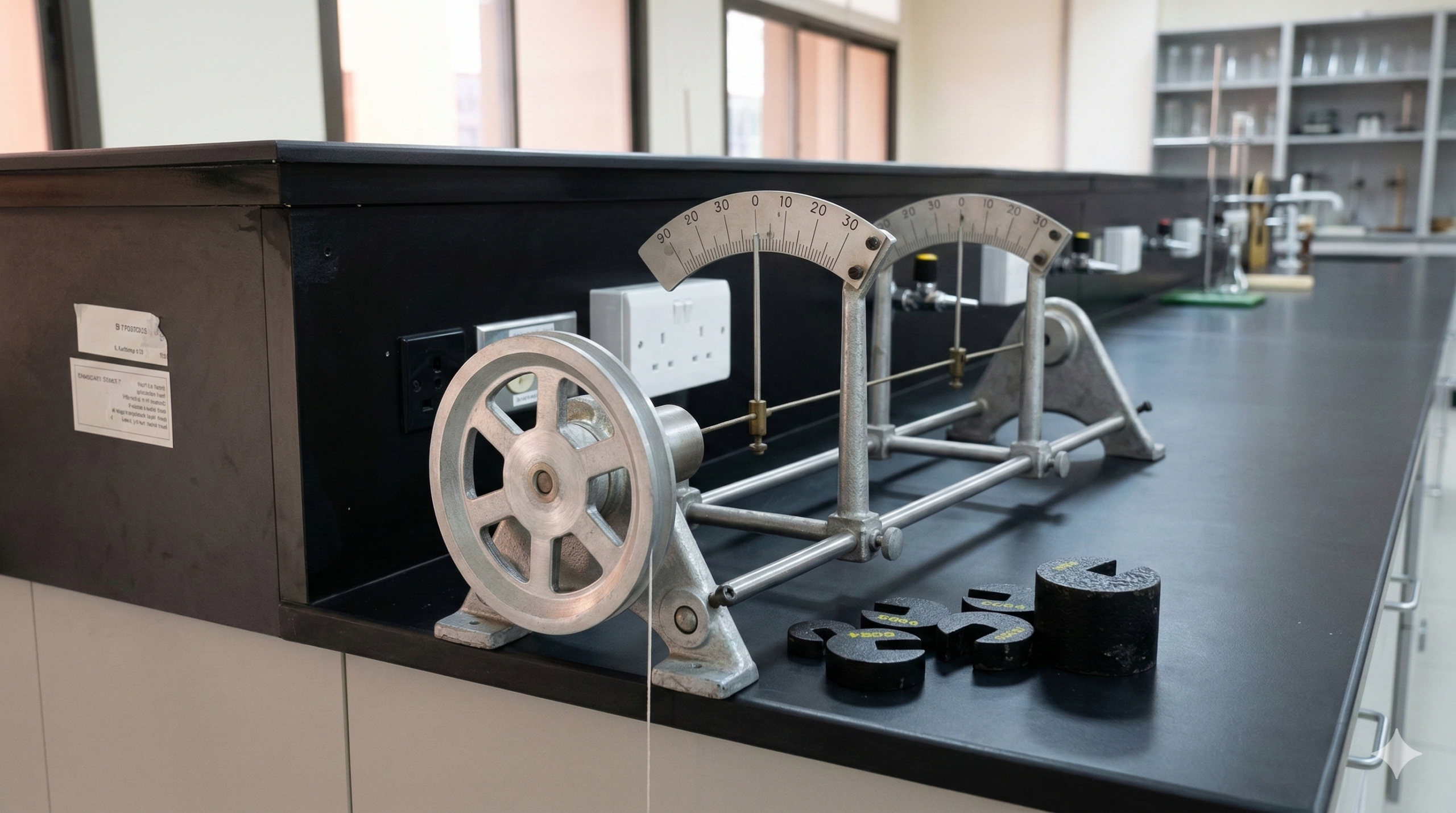

- Horizontal pattern of the BARTON’s apparatus
- قدمه
خطوات العمل :
- قبل البد بالتجرية لابد من التاكد ان المؤشرين على الصفر قبل وضع الاوزان
- ضع الكتلة وقم بتسجيل قراءة الموشر الاول والمؤشر الثاني
- قم بإضافة الكتل الأخرى وسجل قراءة المؤشرات
- احسب المسافة بين المؤشرين بواسطه المسطره
- احسب قطر السلك المعدني بواسطه القدمه
- احسب قطر القرص بواسطه المسطره
- احسب الفرق بين قراءة المؤشرين عن كل وزن
- ارسم علاقه بين الفرق بين المؤشرين على المحور Y والكتله على المحور X
- اوجد الميل
- اوجد قيمة معامل اللي
حيث ان
L المسافة بين المؤشرين
m الكتلة
g عجلة الجاذبية الأرضية
r نصف قطر السلك
D نصف قطر القرص
G معامل اللي
جدول البيانات :
Interactive Table – Modulus of Rigidity (G)
| Load to hanger (g) | Load to hanger (kg) | Twist of first pointer (θ₁) | Twist of second pointer (θ₂) | Twist (θ = θ₁ − θ₂) |
|---|
Formula: G = (180 × g × D × L) / (slope × π × r⁴)
