قراءة قيمة المقاومات الكهربائية​ عن طريق الألوان

Resistor Color Code

الملخص. تُكتب قيمة المقاومة الكربونية على جسمها بحلقات ملونة وفق نظام دولي. في هذه التجربة يتعلم الطالب قراءة هذا النظام في المقاومات ذات الأربع حلقات والخمس حلقات، ثم يقيس مجموعات من المقاومات بالملتيميتر الرقمي ويقارن القيم المقيسة بالقيمة الاسمية وحدود التفاوت.

المقرر
معمل الفيزياء العامة — مدخل إلى الكهرباء
الكميات المقيسة
مقاومة خمس مقاومات من كل قيمة اسمية \((1,\ 10,\ 100\ \text{k}\Omega)\)
الناتج النهائي
القيمة الاسمية والتفاوت من الألوان، وأكبر قيمة وأصغر قيمة ونسبة الخطأ لكل مجموعة

1الأهداف

  1. تعلّم نظام الألوان للمقاومات.
  2. تعيين القيمة الاسمية للمقاومة بقراءة حلقاتها الملونة.

2النظرية

2.1طريقتا تعيين المقاومة

تُعرف قيمة المقاومة بطريقتين: بقراءة الحلقات الملونة على جسمها، أو بقياسها مباشرة بالملتيميتر. وتوجد مقاومات بأربع حلقات وأخرى بخمس حلقات، والحلقة الأخيرة في النوعين تدل على التفاوت المسموح به (الشكل 1).

أربع حلقات: رقمان، مضاعِف، تفاوت

خمس حلقات: ثلاثة أرقام، مضاعِف، تفاوت

شكل 1. ترتيب الحلقات في المقاومة ذات الأربع حلقات والخمس حلقات. تُقرأ الحلقات من الطرف الأقرب إلى الحلقات، وحلقة التفاوت مفصولة عنها بمسافة أكبر.

2.2حساب القيمة

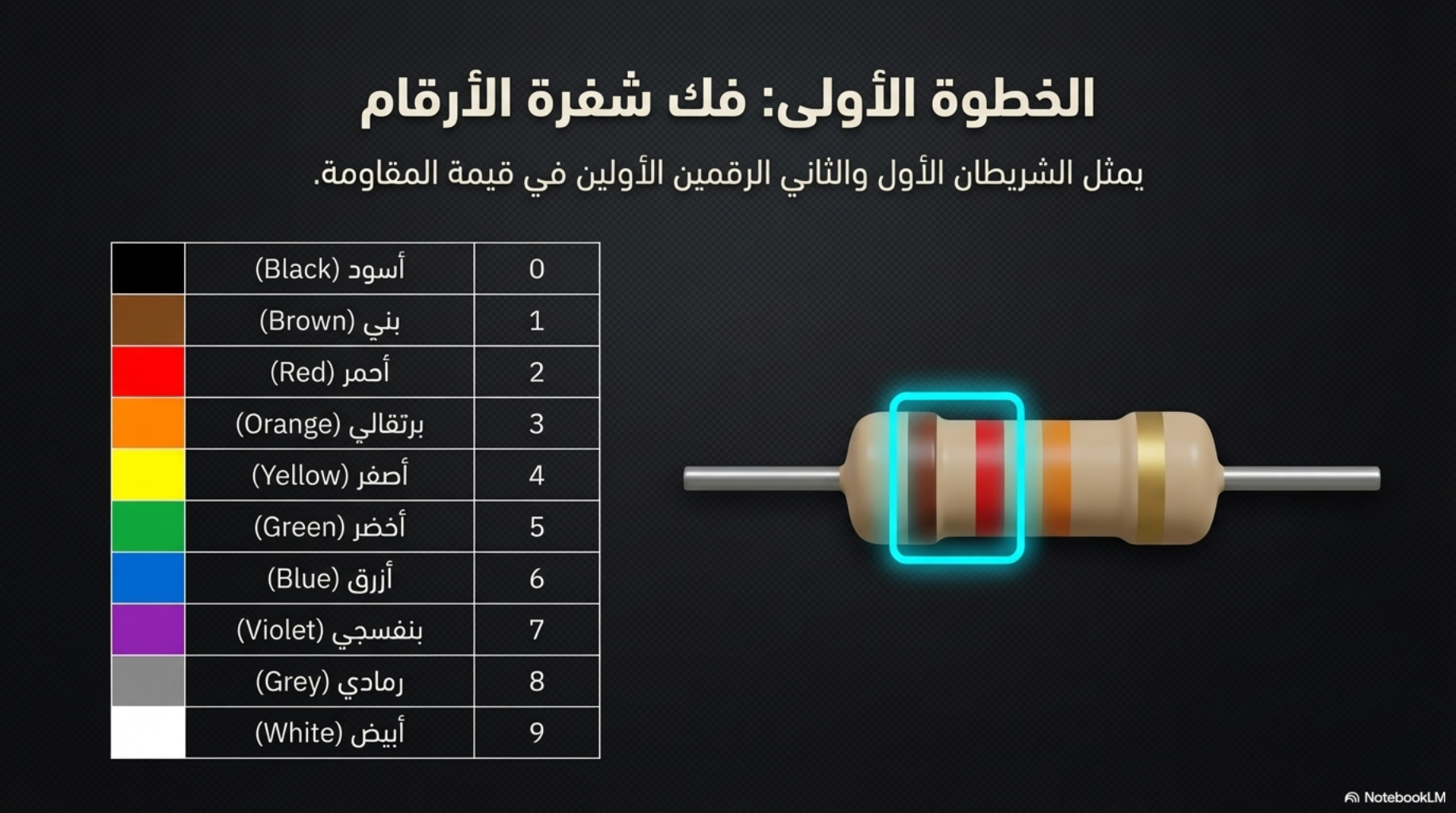

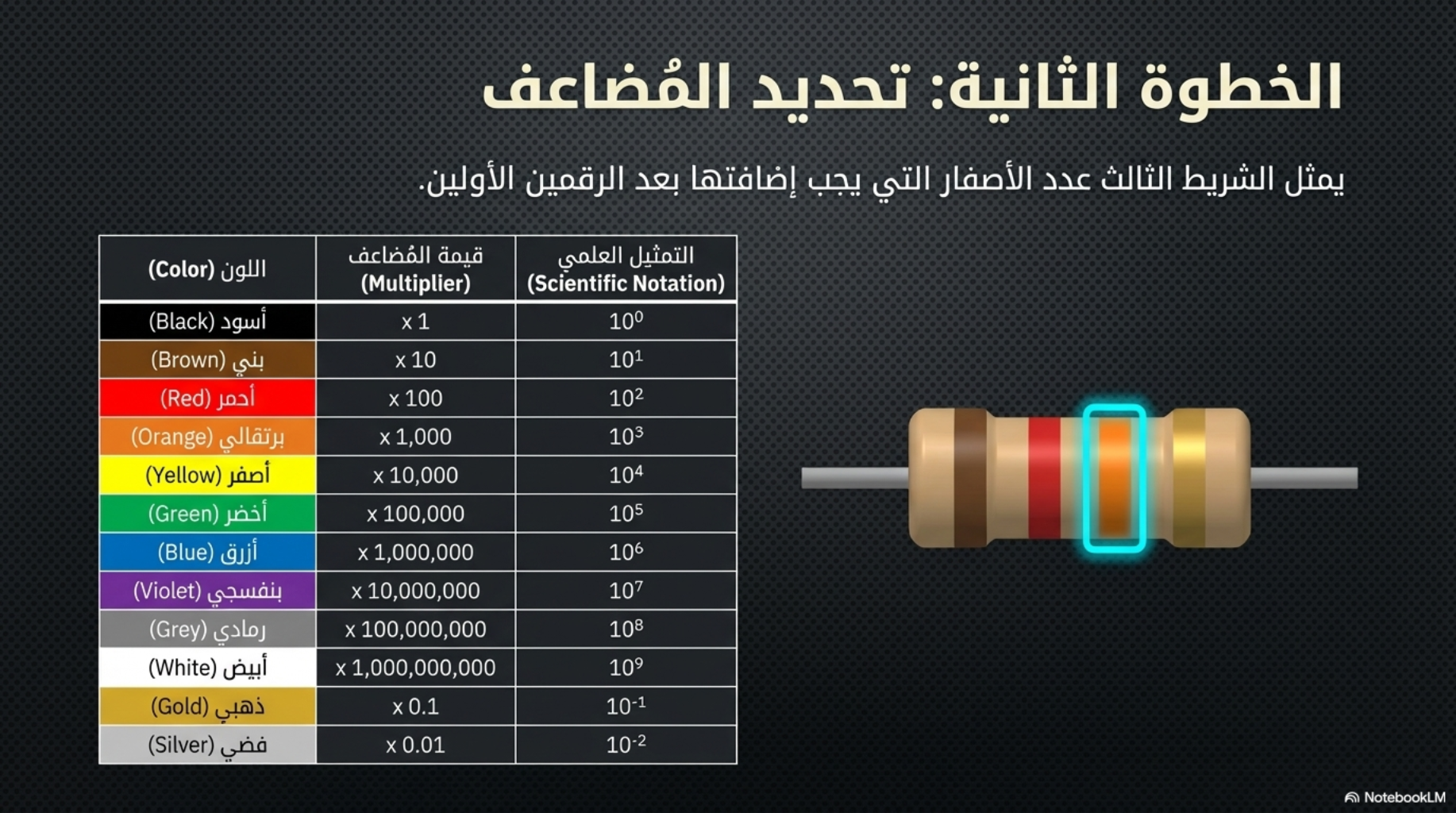

في المقاومة ذات الأربع حلقات تعطي الحلقتان الأولى والثانية رقمين، والثالثة أُس المضاعِف، والرابعة التفاوت:

(1)$$R = \left(10\,d_1 + d_2\right)\times 10^{\,m}$$

وتعطي الحلقة الأخيرة التفاوت \(\pm t\,\%\). وفي المقاومة ذات الخمس حلقات تعطي الحلقات الثلاث الأولى ثلاثة أرقام:

(2)$$R = \left(100\,d_1 + 10\,d_2 + d_3\right)10^{\,m}$$

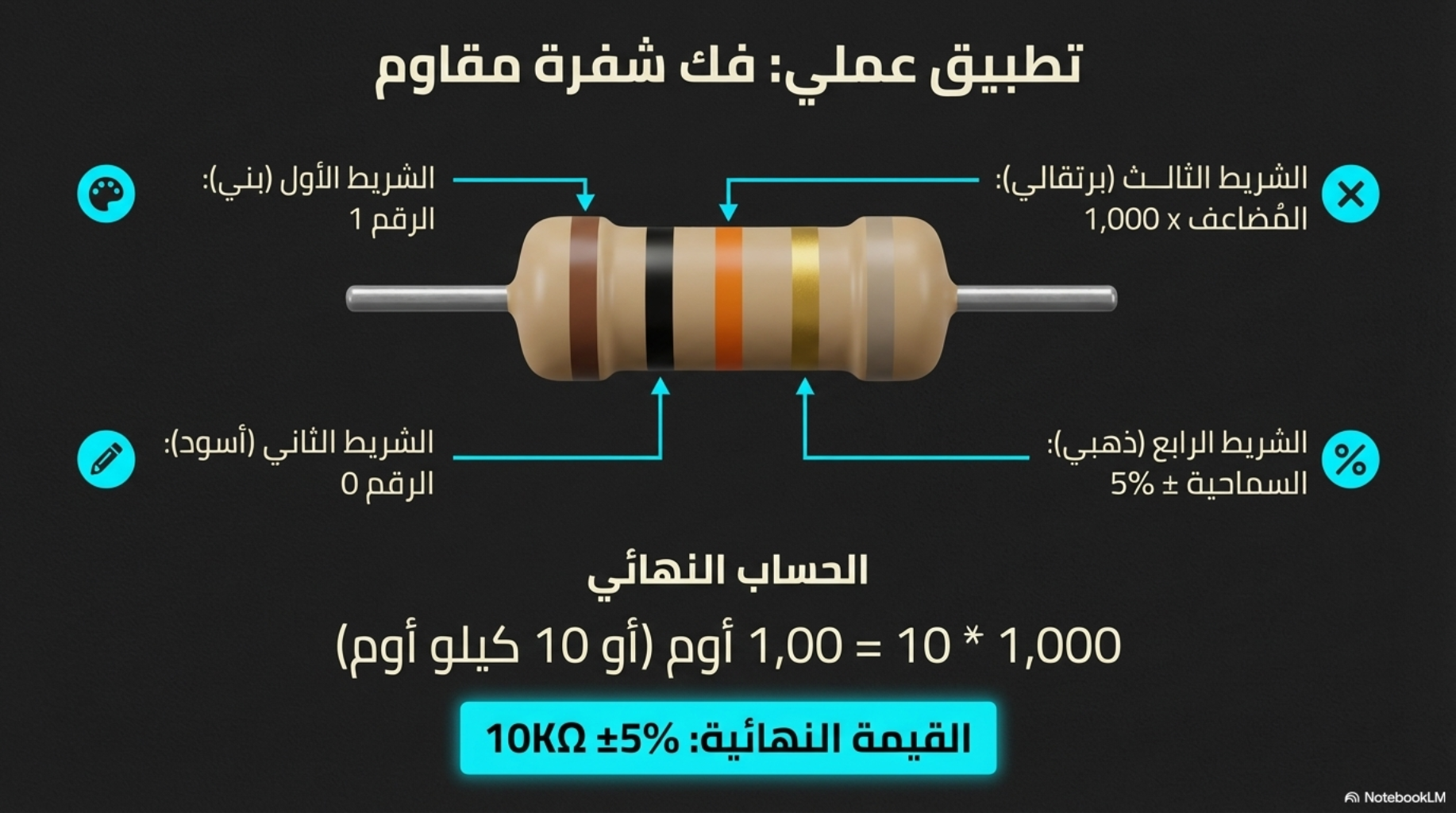

فمثلًا الحلقات بني، أسود، برتقالي، ذهبي تعني \(d_1 = 1\) و\(d_2 = 0\) و\(m = 3\) وتفاوتًا \(5\,\%\)، فتكون المقاومة \(10\times 10^{3} = 10\,\text{k}\Omega \pm 5\,\%\)، أي أن قيمتها الحقيقية تقع بين:

(3)$$R_{\min} = R_{\text{nom}}\left(1-\frac{t}{100}\right)$$$$R_{\max} = R_{\text{nom}}\left(1 + \frac{t}{100}\right)$$

أي بين \(9.5\) و\(10.5\,\text{k}\Omega\) في هذا المثال.

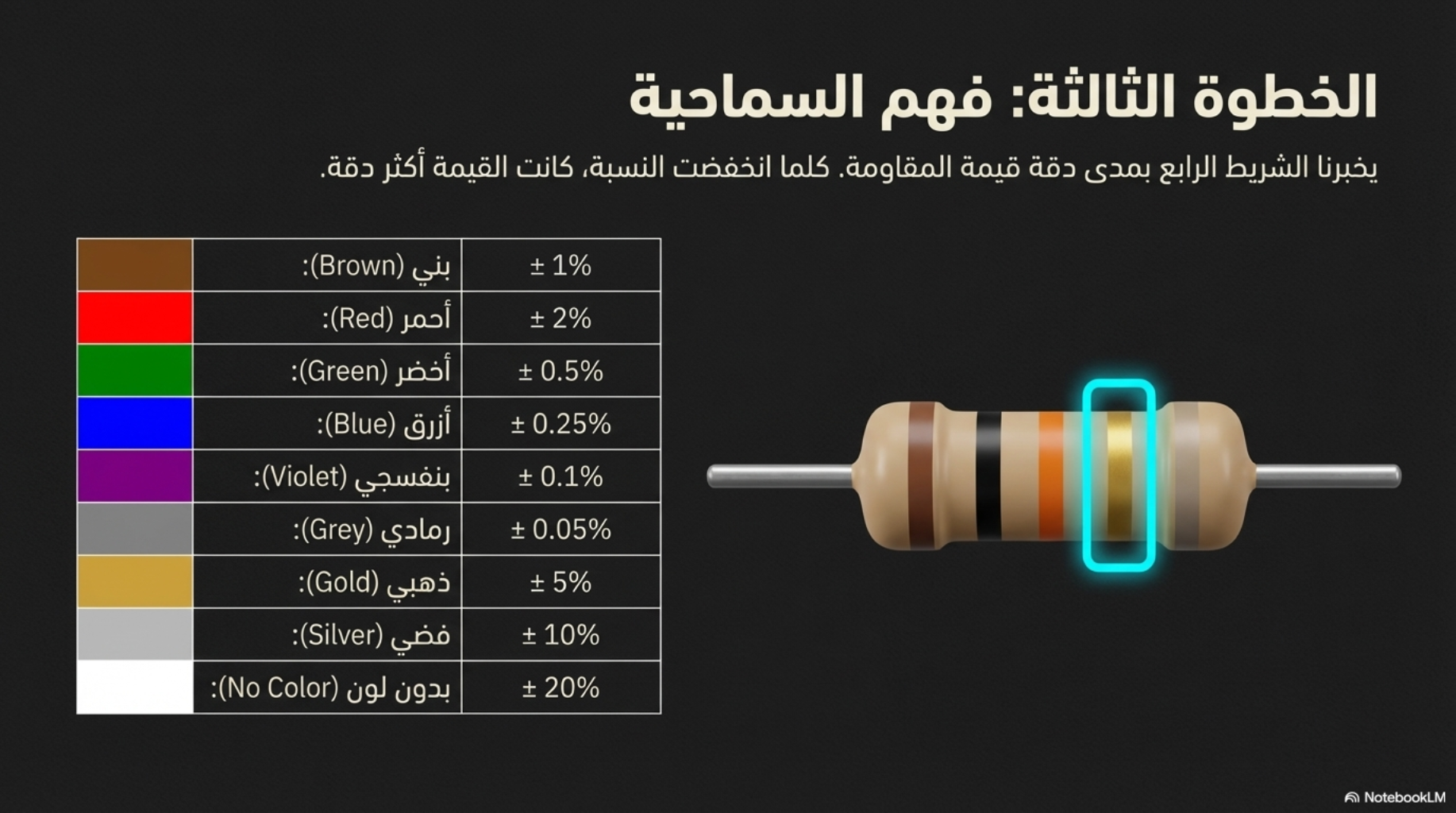

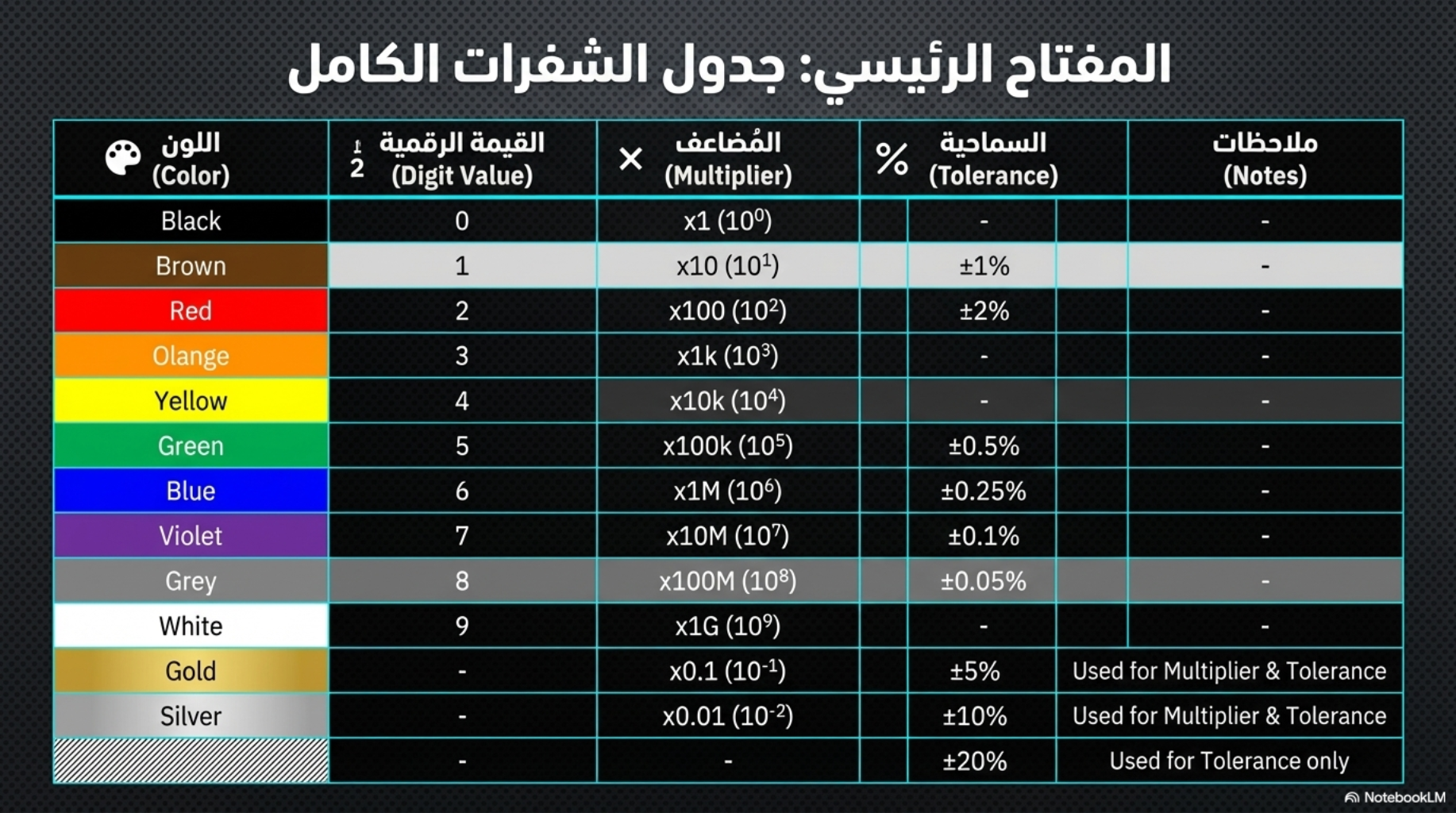

2.3جدول الألوان

اللونالرقمالمضاعِفالتفاوت

التفاوت 20 % يعني عدم وجود حلقة رابعة (بلا لون). وحلقتا الذهبي والفضي في موضع المضاعِف تعنيان القسمة على 10 أو على 100.

2.4نسبة الخطأ

عند قياس المقاومة بالملتيميتر تُقارن القيمة المقيسة بالقيمة الاسمية:

(4)$$E = \frac{\left|R_{\text{meas}}-R_{\text{nom}}\right|}{R_{\text{nom}}}\times 100\,\%$$

وتكون المقاومة مطابقة لمواصفتها إذا كانت \(E\) لا تتجاوز التفاوت \(t\).

3الأدوات

الأداةالاستخدام
مقاومات كربونيةخمس مقاومات من كل قيمة اسمية: 1 و10 و100 kΩ.
ملتيميتر رقمي (A.V.O.)لقياس المقاومة مباشرة على وضع الأوم.
أسلاك توصيللتوصيل المقاومة بالجهاز.

4طريقة العمل

  1. اقرأ ألوان خمس مقاومات قيمتها الاسمية \(1\,\text{k}\Omega\)، ثم قِس كلًا منها بالملتيميتر وسجّل القيمة.
  2. حدّد أكبر قيمة \(R_{\max}\) وأصغر قيمة \(R_{\min}\)، ثم احسب نسبة الخطأ.
  3. كرر الخطوتين مع خمس مقاومات قيمتها \(10\,\text{k}\Omega\).
  4. كرر الخطوتين مع خمس مقاومات قيمتها \(100\,\text{k}\Omega\).

احتياط: لا تمسك طرفي المقاومة بأصابعك أثناء القياس، لأن مقاومة الجسم تتصل على التوازي معها فتقل القراءة، خاصة في المقاومات الكبيرة. وتأكد أن المقاومة غير موصولة بأي دائرة.

5قارئ الألوان التفاعلي

اختر ألوان الحلقات لتظهر القيمة، أو اكتب القيمة لتظهر الألوان.

قيمة المقاومة

من القيمة إلى الألوان

اكتب قيمة لتظهر ألوانها في الرسم أعلاه.

6جدول القياس والتحليل

أدخل القيم المقيسة بالكيلو أوم لكل مجموعة. يمكن تعديل القيمة الاسمية والتفاوت إن اختلفت مقاوماتك.

#Rnom (kΩ)Rnom (kΩ)Rnom (kΩ)

أدخل قيمتين على الأقل في إحدى المجموعات لبدء التحليل.

7تمارين

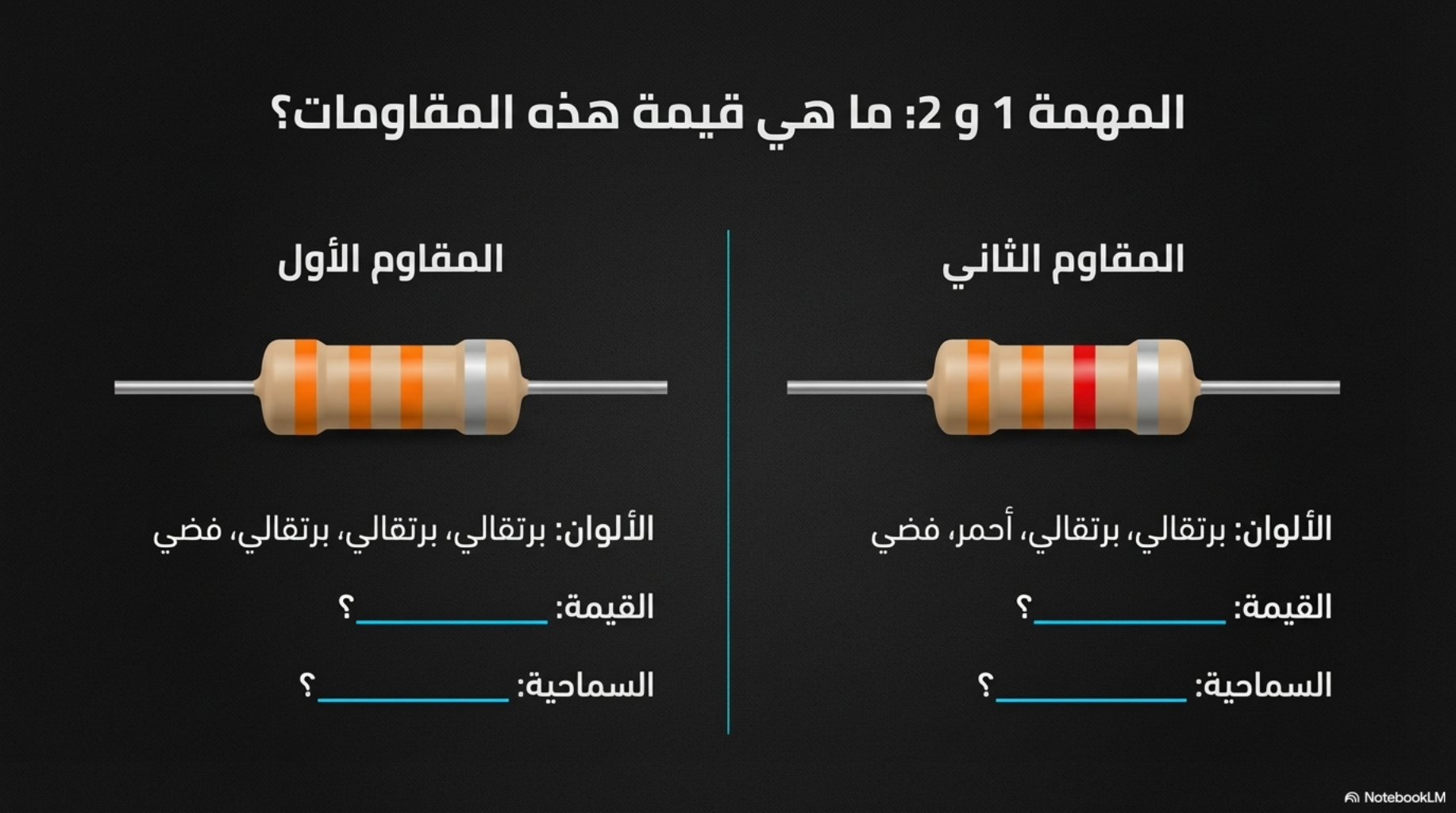

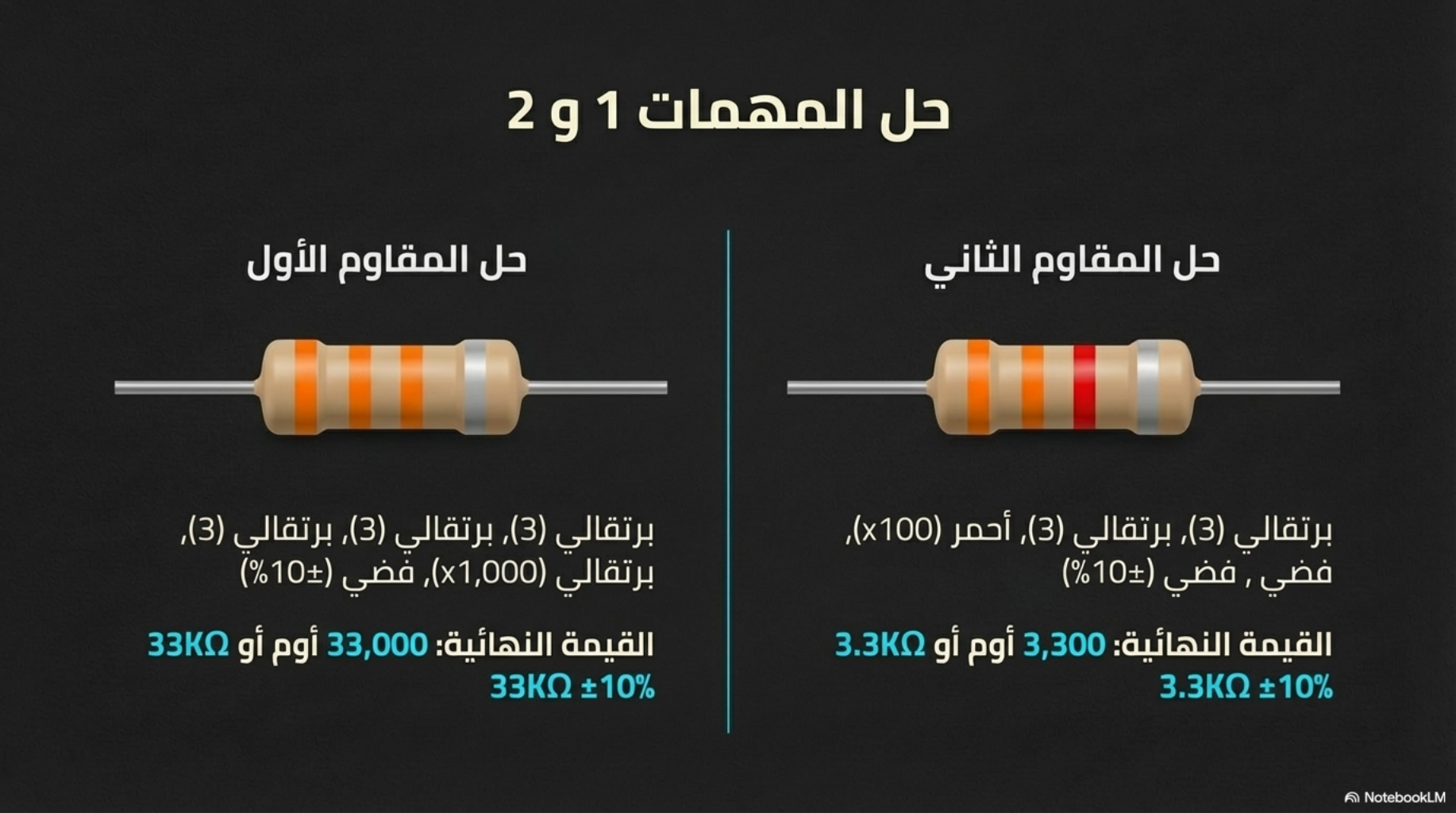

7.1عيّن قيمة كل مقاومة وتفاوتها

اكتب القيمة (مثل 33k أو 270) والتفاوت، ثم اضغط «تحقّق من الإجابة».

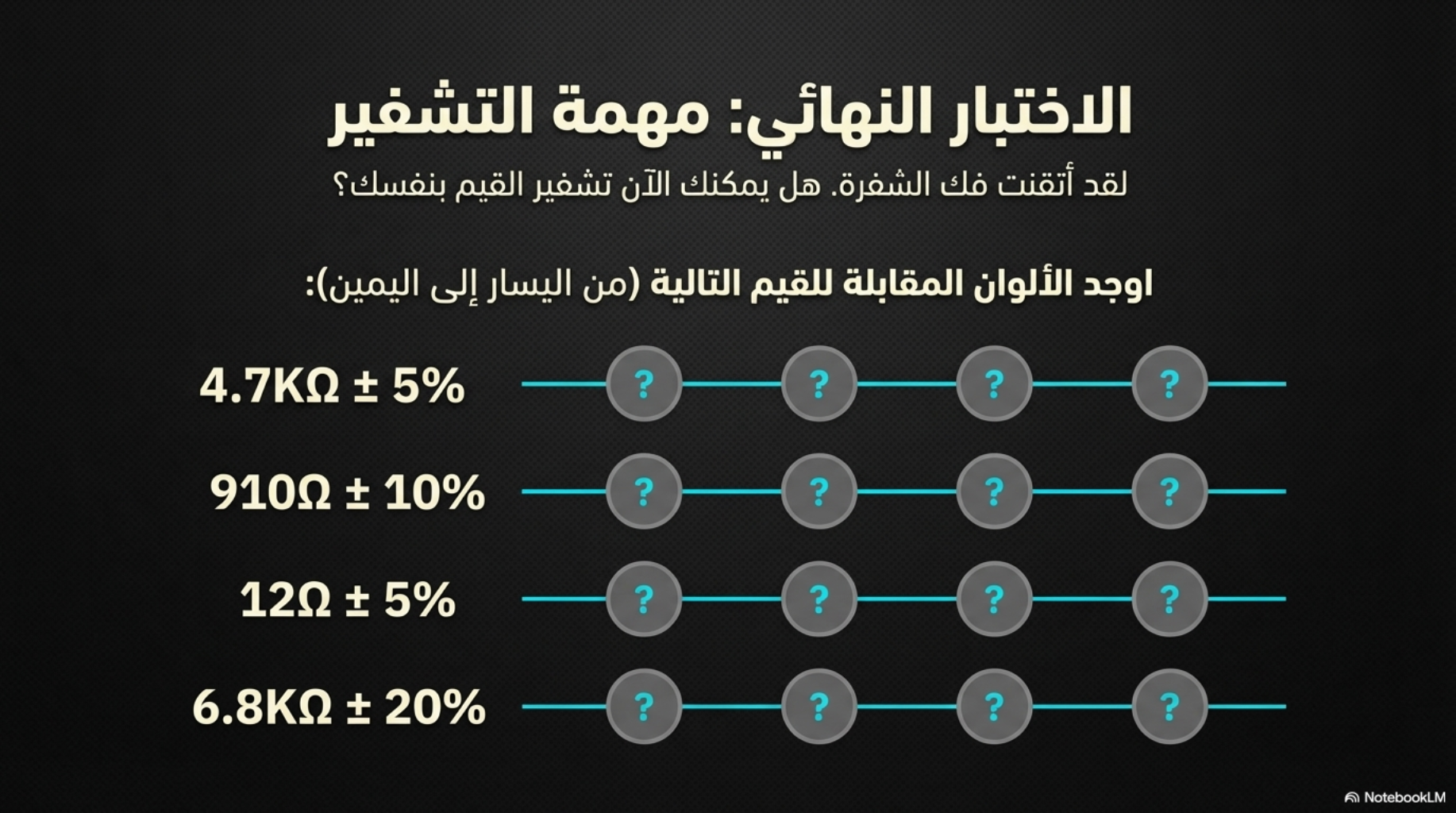

7.2اكتب ألوان المقاومات التالية

8أسئلة المناقشة

  1. علّق على نتائجك: هل وقعت جميع المقاومات المقيسة ضمن حدود تفاوتها؟
  2. أي المجموعات الثلاث كانت نسبة خطئها أكبر؟ وهل يتأثر قياس المقاومات الكبيرة بلمس طرفيها؟
  3. لماذا تُفصل حلقة التفاوت عن بقية الحلقات بمسافة أكبر؟
  4. ما الفرق في الدقة بين المقاومة ذات الأربع حلقات والخمس حلقات؟
