القدمة (ذات الورنية)
القدمة ذات الورنية أو الفرجار الورني هو أداة قياس دقيقة تستخدم في العديد من التطبيقات الهندسية والعلمية لقياس الأبعاد الخارجية والداخلية والأعماق بدقة عالية.

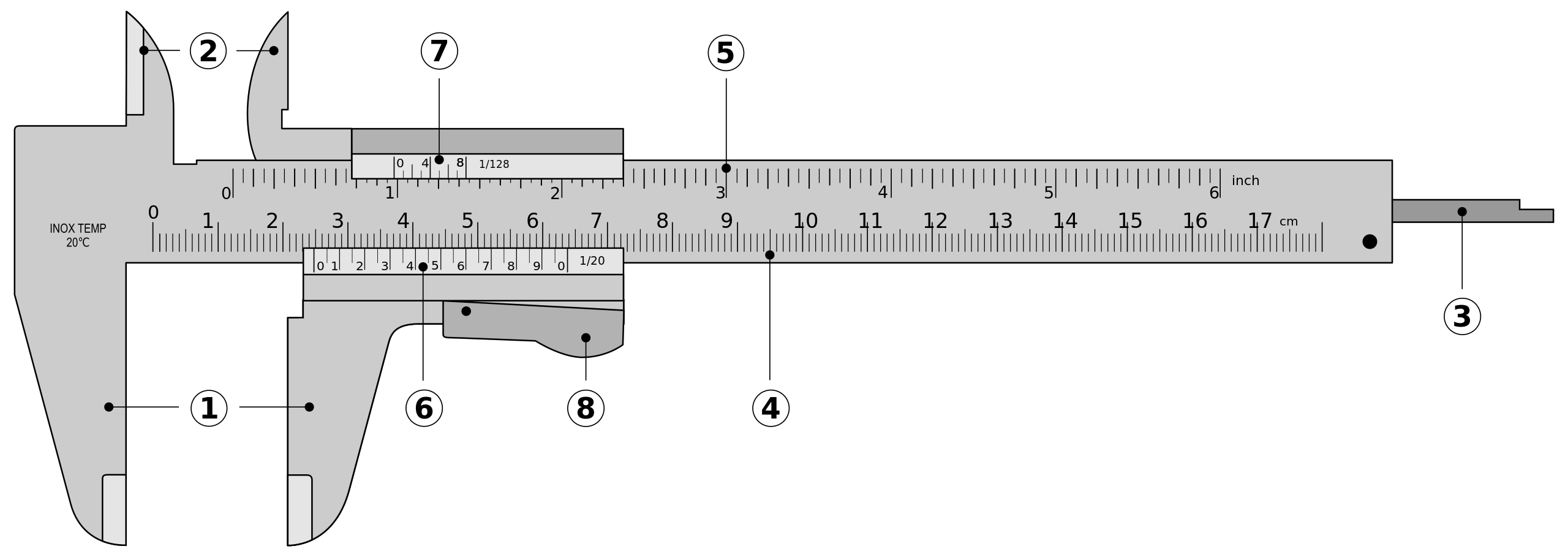

أجزاء القدمة (ذات الورنية)
- الفك الداخلي (Inside Jaws): يستخدم لقياس الأقطار الداخلية مثل عرض فتحة الأسطوانة.
- الفك الخارجي (Outside Jaws): يستخدم لقياس الأقطار الخارجية مثل عرض أو قطر جسم ما.
- مسبار العمق (Depth Probe): يستخدم لقياس عمق الثقوب أو التجاويف.
- المقياس الرئيسي (Main Scale): هو المسطرة الثابتة التي تحمل علامات القياس الأساسية (بالمليمتر أو الإنش).
- مقياس الفيرنير (Vernier Scale): هو المقياس المنزلق الذي يوفر دقة القراءة الإضافية.
- المثبت (Retainer / Locking Screw): برغي يستخدم لتثبيت الجزء المتحرك في مكانه بعد أخذ القياس.
- عجلة التحريك (Thumb Screw): الجزء الذي يتم استخدامه لتحريك الفكوك المنزلقة بسلاسة.
- الجسم الرئيسي (Main Body / Beam): الهيكل الأساسي للفرجار الذي يحتوي على جميع الأجزاء الأخرى.

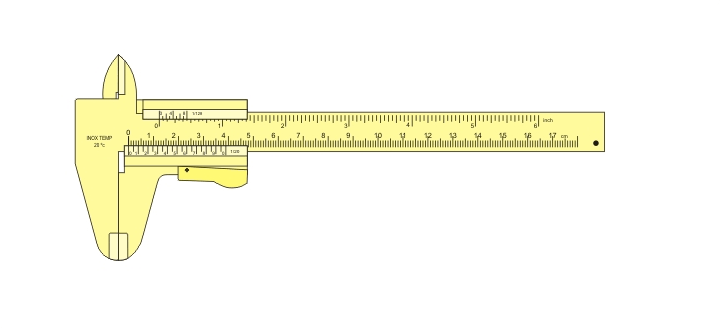

كيفية قراءة الفرجار المتري
لفهم العملية بشكل أفضل، يمكنك مشاهدة الفيديو التالي الذي يشرح طريقة القراءة خطوة بخطوة:
جرب المحاكاة التفاعلية
