1-الاسم: جلفانومتر حساس طويل المدى (Long Scale Galvanometer)
الطراز: WPA Edspot
الاستخدام:
يُستخدم لقياس التيارات الصغيرة جدًا في الدوائر الدقيقة، وغالبًا في تجارب الجسر الكهربائي مثل جسر ويتستون (Wheatstone Bridge) أو جسر الجلفانومتر.
يتميز بحساسية عالية ومؤشر دقيق على مقياس طويل لسهولة الملاحظة.
المواصفات العامة:
- نطاق التيار: من µA إلى mA.
- دقة عالية جدًا في القياس.
- يحتوي على مقياس إزاحة بصري للتحكم في الصفر.
- بعض الإصدارات مزودة بمثبت للانحراف (Damping control).

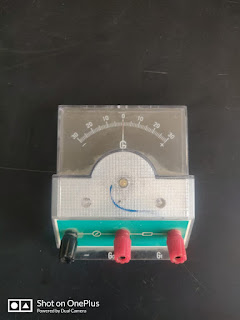

2-الاسم: الجلفانومتر ذو الصفر المركزي (Center Zero Galvanometer)
الاستخدام:
يُستخدم في التجارب التعليمية لقياس اتجاه وشدة التيار عبر انحراف المؤشر يمينًا أو يسارًا.
يُعد من أكثر الأجهزة استخدامًا في تجارب قوانين كيرشوف والدوائر البسيطة.
المواصفات العامة:
- ثلاثة أطراف: G0، G1، و N0.
- تدريج متماثل من –30 إلى +30.
- حساسية متوسطة.
3- الاسم: MCP MS403 Galvanometer
- الشركة المصنعة: MCP Instruments
- الوظيفة: يستخدم لقياس التيارات الصغيرة (بالمللي أمبير أو الميكروأمبير) وكذلك فروق الجهد الصغيرة (بالملي فولت).
- المدى (Range):
- 3 mA
- 30 μA
- 300 mV
- المداخل:
- طرف COM (مشترك)
- طرف mA/μA/mV لقراءة الإشارة.

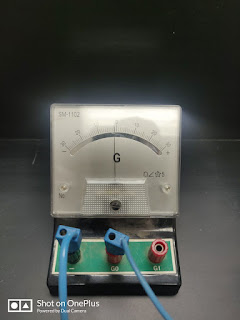

4- الاسم: SM-1102 Galvanometer
- النوع: جلفانومتر تناظري بسيط (Center Zero Galvanometer).
- الوظيفة: يوضح انحراف المؤشر يمينًا أو يسارًا حسب اتجاه التيار.
- الأطراف:
- G0، G1 لتوصيل الجهاز بالدائرة.
- N0 غالبًا للطرف الأرضي أو المرجعي.
- الاستخدام:
يستخدم بكثرة في التجارب التعليمية الأساسية مثل:- تجربة كيرشوف (قوانين التيار والجهد).
- تجربة الجسر (Bridge circuits).
- الكشف عن مرور التيار واتجاهه في الدائرة.
